产品介绍

产品介绍

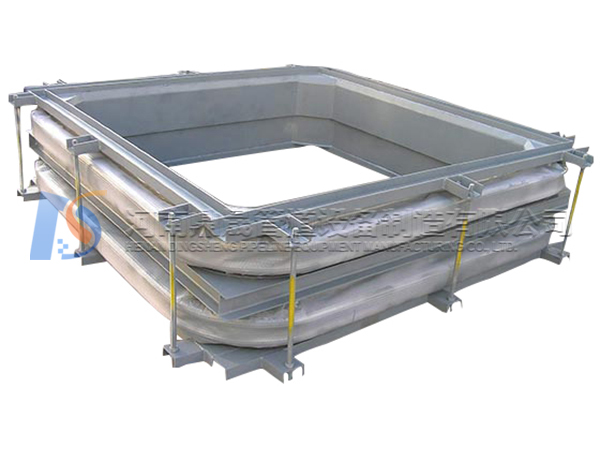

矩形双波补偿器用于输送气体或含尘气体，使用压力从真空～0.1MPA，使用温度从-40OC～420OC，任意矩形、圆形截面的烟气，通风和鼓风机管道，作补偿位移减振用，金属波纹补偿器具有补偿量大、刚度小、便于安装使用和寿命长等特点，广泛用于钢铁、电力、石油化工、水泥等行业。

技术参数

公称通径	A	B	L	B1	L1	重量 Kg
mm						重量 Kg
300×400	300	400	609	411	709	38.7
300×500		500			809	43.1
300×600		600			909	47.6
300×700		700			1009	52.1
400×500	400	500	709	411	809	47.6
400×600		600			909	52.1
400×700		700			1009	56.7
400×800		800			1109	61.2
500×600	500	600	809	411	909	56.7
500×800		800			1109	65.6
500×900		900			1209	70.3
500×1000		1000	913		1413	111.9
600×700	600	700	909	411	1009	65.6
600×800		800	909		1109	70.3
600×900		900	1013		1313	111.9
700×500	700	500	809	411	1009	61.2
700×700		700	1009		1009	70.3
700×800		800	1113		1213	111.9
800×800	800	800	1213		1213	118.5
800×1200		1200			1613	145.2
800×1600		1600			2013	171.9
900×400	900	400	709		1209	65.6
900×700		700	1113		1313	118.5
900×1200		1200	1313		1613	151.7
1000×600	1000	600	1013	411	1413	118.5
1000×700		700	1113			125.2
1000×800		800	1213			131.8
1000×1000		1000	1413			145.2
1200×600	1200	600	1013	411	1613	131.8
1200×700		700	1113			138.4
1200×800		800	1213			145.2
1200×1000		1000	1413			158.5
1200×1200		1200	1613			171.9
1400×700	1400	700	1113	411	1813	151.7
1400×800		800	1213			158.5
1400×900		900	1313			165.1
1400×1000		1000	1413			171.9
1400×1200		1200	1613			185
1500×800	1500	800	1213	411	1913	165.1
1500×900		900	1313			171.9
1500×1000		1000	1413			178.5
1500×1200		1200	1613			191.8
1600×1000	1600	1000	1413	411	2013	185
1600×1200		1200	1613			198.4
1600×1400		1400	1813			211.7
1600×1600		1600	2013			225.1
1800×900	1800	900	1313	411	2213	191.8
1800×1000		1000	1413			198.4
1800×1200		1200	1613			211.7
1800×1400		1400	1813			225.1
1800×1800		1800	2213			251.8
2000×1000	1990	1000	1413	411	2403	205.3
2000×1300		1300	1713			229.7
2000×1600		1600	2013			249.6
2000×1800		1800	2213			263
2000×2000		2000	2413			276.3
2200×1200	2200	1200	1613	411	2200	238.4
2200×1400		1400	1813			251.8
2200×1600		1600	2013			265.1
2200×1800		1800	2213			278.5
2200×2000		2000	2413			291.8
2400×1200	2400	1200	1613	411	2400	251.8
2400×1400		1400	1813			265.1
2400×1600		1600	2013			278.5
2400×1800		1800	2213			291.8
2400×2000		2000	2413			305.2
2600×1600	2600	1600	2013	455	3013	291.8
2600×1800		1800	2213		3013	305.2
2600×2000		2000	2513		3113	464.6
2600×2200		2200	2713		3113	483.7
2800×1800	2800	1800	2313	455	3313	464.6
2800×2000		2000	2513			483.7
2800×2200		2200	2713			502.8
2800×2400		2400	2913			521.9
3000×2000	3000	2000	2513	455	3513	502.8
3000×2400		2400	2913			540.7
3000×2600		2600	3113			559.8
3200×2200	3200	2200	2713	455	3713	540.7
3200×2600		2600	3113			577.9
3200×3000		3000	3513			616.9
3600×2400	3600	2400	2913	455	4113	598
3600×2800		2800	3313			635.9
3600×3200		3200	3713			674.1
4000×2800	4000	2800	3313	455	4513	674.1
4000×3000		3000	3513			693
4000×3200		3200	3713			712.1
4500×3000	4500	3000	3513	455	5013	740.6
4500×3400		3400	3913			778.7
4500×4000		4000	4513			835.8
5000×3400	5000	3400	3913	455	5513	826.3
5000×3800		3800	4313			864.3
5000×4200		4200	4713			902.4
5500×3600	5500	3600	4113	455	6013	891
5500×4200		4200	4713			949.2
5500×4800		4800	5313			1006.3
6000×4000	6000	4000	4513	455	6513	978.6
6000×4600		4600	5113			1035.6
6000×5000		5000	5513			1073.7
