说明：
内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，金属波纹伸缩节。
内外压力平衡式波纹补偿器具有吸收内压推力的能力，具有良好的导向性、产品刚度小、外形尺寸小鞥特点。
内外压力平衡式波纹补偿器连接方式：①法兰连接式②接管连接式。
内外压力平衡式波纹补偿器轴向补偿量：根据用户要求。

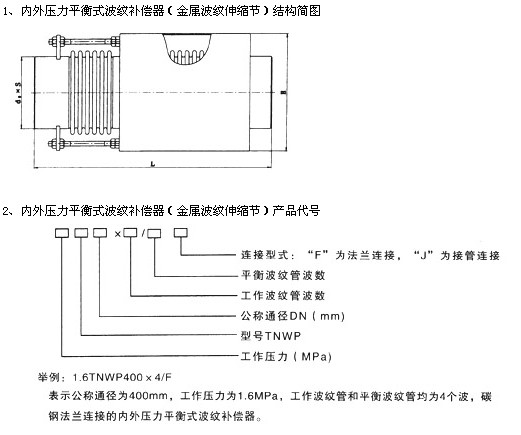

3、内外压力平衡式波纹补偿器（金属波纹伸缩节）结构特点
管道伸缩节由内压伸缩节和外压伸缩节连接而成。
4内外压力平衡式波纹补偿器（金属波纹伸缩节）补偿特点
该管道伸缩节补偿量大，无内压推力，弹性反力较小等特点。
5、内外压力平衡式波纹补偿器（金属波纹伸缩节）安装使用注意事项：
（1）安装时疏水口向下。
（2）现场安装完后，需要拆除拉杆。
（3）安装时介质流向与管道伸缩节的流向标志一致。
6、内外压力平衡式波纹补偿器（金属波纹伸缩节）对支座作用力的计算：
轴向弹性力：FX=KX*(F*X)
KX-轴向刚度N/MM
X-轴向实际变形量MM
F-计算系数，当预变形(包括△X=0时)F=1/2，当不进行预变形时，F=1。
7、内外压力平衡式波纹补偿器（金属波纹伸缩节）应用举例：
通径为400MM的一段热水管道长40M，介质压力为1.6MPA,工作温度为100℃，安装温度为20℃。试选择补偿器的型号并不计算支座受力。
技术参数
