产品介绍

产品介绍

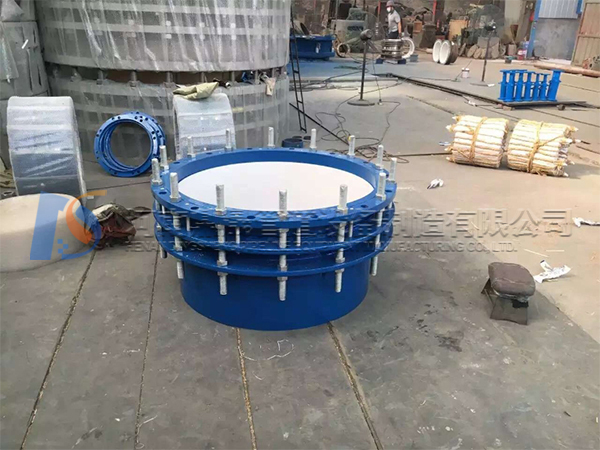

单法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。

单法兰传力接头性能特点

1、安装简单方便、方便阀门安装、可承受管线的轴向拉力。

2、该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下

3、利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。

4、金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移

5、在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中更理想的配套产品。

范围和用途

1、因为该系列产品属金属制造品，其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被惯犯应用月电力，冶金

2、给排水和污水处理等行业，主要作用于水泵与阀门和管道之间的连接，它在管道运行中有一定的多向位移作用，可以缓解

3、管道运行中的盲板推力，对管道起到一定保护作用，特别是对管道的安装和维修提供了很大的便利，但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板

4、推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备，

安装要求

VSSJAFG型单法兰传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

技术参数

公称通径 DN	管子外径		外形尺寸		法兰连接尺寸
	管子外径		外形尺寸		0.6Mpa				1.0Mpa
	DW	DO	L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273			375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445		26	505	460	16-M20	30
40	426	426			540	495		28	565	515	16-M24	32
450	480	480			595	550		28	615	565	20-M24	32
530	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428			1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628			1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230			3525	3430	72-M45	76
