产品介绍

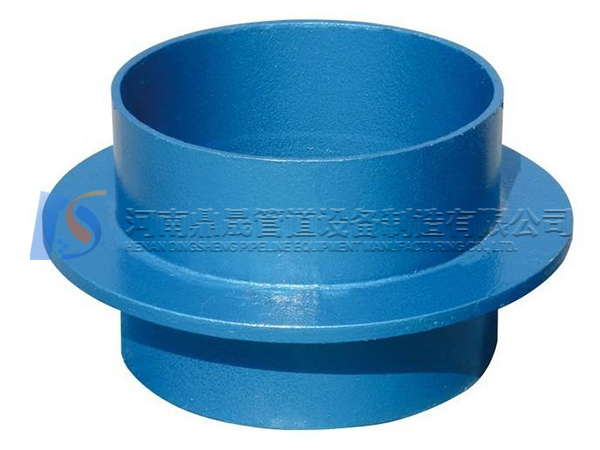

刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水。如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。
刚性防水套管说明
1 、刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。
2、翼环及钢套管加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。
3、套管尺寸表内所列之材料重量为钢套管（套管长度 L 值按 200MM 计算）及翼环之重量。钢套管及翼环用 A3 材料制作， T42 焊条焊接。
4、套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围， Ⅱ型套管应比翼环直径（ D4 ）大 200MM ，而且需要将套管一次浇固于墙内。套管内的填料应紧密捣实。
5、防水套管处的混凝土墙厚，应不小于 200MM ，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径（ D4 ）大 200MM .
范围和用途
适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。
技术参数
| DN | D1 | D2 | D3 | D4 | δ | b | k | 重量(kg） | DN | D1 | D2 | D3 | D4 | δ | b | k | 重量 |
| 50 | 60 | 80 | 114 | 225 | 3.5 | 10 | 4 | 4.49 | 500 | 530 | 550 | 590 | 730 | 10 | 16 | 10 | (kg) |
| 65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 | 4 | 4.66 | 600 | 630 | 660 | 690 | 830 | 10 | 16 | 10 | 44.54 |
| 80 | 89 | 110 | 140 | 250 | 4 | 10 | 4 | 5.33 | 700 | 720 | 750 | 790 | 920 | 10 | 16 | 10 | 54.50 |
| 100 | 108 | 130 | 159 | 270 | 4.5 | 10 | 5 | 6.36 | 800 | 820 | 850 | 880 | 1020 | 10 | 16 | 10 | 61.43 |
| 125 | 133 | 155 | 180 | 290 | 6 | 10 | 6 | 8.33 | 900 | 920 | 950 | 980 | 1120 | 10 | 16 | 10 | 69.12 |
| 150 | 159 | 180 | 219 | 330 | 6 | 10 | 6 | 10.06 | 1000 | 1020 | 1050 | 1080 | 1230 | 10 | 16 | 10 | 76.81 |
| 200 | 219 | 240 | 273 | 385 | 8 | 12 | 8 | 15.9 | 1200 | 1220 | 1250 | 1290 | 1430 | 12 | 20 | 12 | 84.50 |
| 250 | 273 | 295 | 325 | 435 | 8 | 12 | 8 | 18.68 | 1400 | 1420 | 1450 | 1490 | 1630 | 12 | 20 | 12 | 122.5 |
| 300 | 325 | 345 | 377 | 500 | 10 | 14 | 10 | 27.40 | 1600 | 1620 | 1650 | 1690 | 1830 | 14 | 20 | 14 | 141.3 |
| 350 | 377 | 400 | 426 | 550 | 10 | 14 | 10 | 30.95 | 1800 | 1820 | 1850 | 1900 | 2040 | 16 | 20 | 16 | 176.4 |
| 400 | 426 | 445 | 480 | 600 | 10 | 14 | 10 | 34.35 | 2000 | 2020 | 2050 | 2100 | 2240 | 16 | 20 | 16 | 216.6 |
| 450 | 480 | 500 | 530 | 650 | 10 | 14 | 10 | 37.85 |
