产品介绍

产品介绍

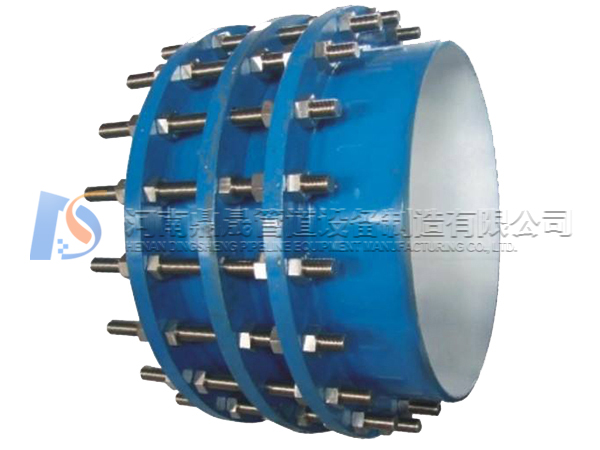

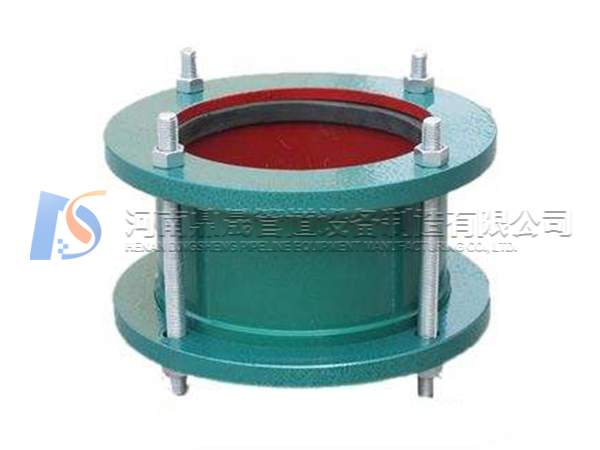

法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成，它采用和压盖松套伸缩接头相同的密封原理，连接方式一端为法兰连接，另一端为承插连接，适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心，从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。

安装要求

法兰松套伸缩接头安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。

技术参数

公称通经 DN	管子外径 DW	长度		法兰连接尺寸
		L1	L	0.25Mpa			0.6Mpa			1.0Mpa
		L1	L	D	D1	n-do	D	D1	n-do	D	D1	n-do
65	76	105	118	160	130	4-Φ14	160	130	4-Φ14	185	145	4-Φ18
80	89		118	190	150	4-Φ18	190	150	4-Φ18	200	160	8-Φ18
100	108		123	210	170		210	170		220	180
100	114			210	170		210	170		220	180
125	133			240	200	8-Φ18	240	200	8-Φ18	250	210
125	140			240	200		240	200		250	210
150	159			265	225		260	225		285	240	8-Φ22
150	168			265	225		260	225		285	240
200	219			320	280		320	280		340	295
250	273		130	375	335	12-Φ18	375	335	12-Φ18	395	350	12-Φ22
300	325	130	160	440	395	12-Φ22	440	395	12-Φ22	445	400	12-Φ22
350	355			490	445		490	445		505	460
350	377			490	445		490	445		505	460
400	406			540	495	16-Φ22	540	495	16-Φ22	565	515	16-Φ22
400	426			540	495	16-Φ22	540	495	16-Φ22	565	515	16-Φ22
450	457			595	550	16-Φ22	595	550	16-Φ22	615	565	16-Φ26
450	480			595	550	16-Φ22	595	550	16-Φ22	615	565	16-Φ26
500	508			645	600	20-Φ22	645	600	20-Φ22	670	620	20-Φ26
500	530			645	600	20-Φ22	645	600	20-Φ22	670	620	20-Φ26
600	610			755	705	20-Φ26	100	705	20-Φ26	780	725	20-Φ30
600	630			755	705	20-Φ26	100	705	20-Φ26	780	725	20-Φ30
700	720			860	810	24-Φ26	860	810	24-Φ26	895	840	24-Φ30
800	820	220	225	975	920	24-Φ30	975	920	24-Φ30	1015	950	24-Φ33
900	920			1075	1020	24-Φ30	1075	1020	24-Φ30	1115	1015	28-Φ33
1000	1020			1175	1120	28-Φ30	1175	1120	28-Φ30	1230	1160	28-Φ36
1200	1220			1375	1320	32-Φ30	1405	1340	32-Φ33	1455	1380	32-Φ40
1400	1420		270	1575	1520	36-Φ30	1630	1560	36-Φ36	1675	1590	36-Φ40
1600	1620			1790	1730	40-Φ30	1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820			1990	1930	44-Φ30	2045	1970	44-Φ40	2115	2020	44-Φ48
2000	2020			2190	2130	48-Φ30	2265	2180	48-Φ42	2325	2230	48-Φ48
2200	2220		275	2405	2340	52-33	2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420		275	2605	2540	56-33	2685	2600	56-Φ42	2760	2650	60-Φ56
2600	2620	240	300	2805	2740	60-33	290S	2810	60-Φ48	2960	2850	60-Φ56
2800	2820			3030	2960	64-36	3115	3020	64-Φ48	3180	3070	64-Φ56
3000	3020			3230	3160	68-36	3315	3220	68-Φ48	3405	3290	68-Φ60
3200	3220			3430	3360	72-36	3525	3430	72-Φ48
3400	3420			3630	3560	76-36	3735	3640	76-Φ48
3600	3620			3840	3770	80-36	3970	3860	80-Φ56
3800	3820			4045	3970	80-39
4000	4020			4245	4170	84-39
注：本尺寸符合GB/T12465-2002标准
