产品介绍

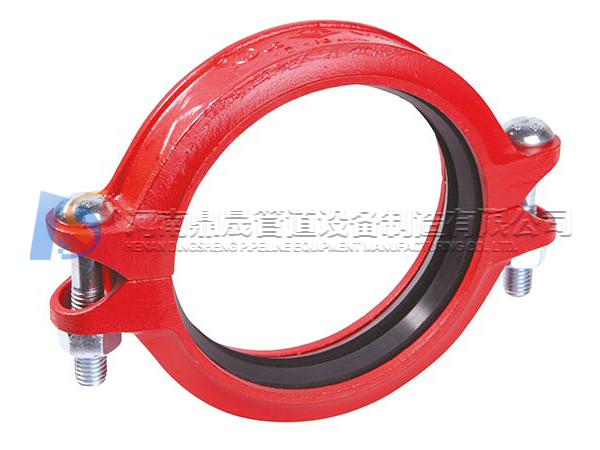

钢质柔性管接头又称卡箍、钢制柔性接头、钢质柔性接头、对开式伸缩接头、管接头。钢制柔性管接头是一种管道连接，性能可靠，安装简便的产品。在低压时，靠密封圈的弹性变形，达到密封目的；在压力增加时，通过介质作用在密封圈上，起到自密封的作用，并在管端间留有间隙来补偿管道因热胀冷缩而产生的位移和挠曲。
安装说明
钢质柔性管接头安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。.法兰连接采用GB4216.3－4126.5标准。如选用其它规格可另行生产。
技术参数
|
外径接管 DWmm |
公称通径 DNmm |
允许管端 轴向符合 kgf |
伸缩量 mm |
允许转角 a |
最小长度 mm |
安装长度 mm |
最大长度 mm |
配用螺栓 d×L mm |
| 89 | 80 | 2680 | 20 | 17.90 | 90 | 100 | 110 | 12×60 |
| 108 | 100 | 3550 | 20 | 15.06 | 90 | 100 | 110 | 14×60 |
| 133 | 125 | 4620 | 20 | 13.05 | 95 | 105 | 115 | 14×60 |
| 159 | 150 | 5530 | 20 | 12.09 | 100 | 110 | 120 | 14×60 |
| 194 | 175 | 7370 | 20 | 10.51 | 100 | 110 | 120 | 16×60 |
| 219 | 200 | 9370 | 20 | 9.33 | 106 | 116 | 126 | 16×75 |
| 245 | 225 | 11750 | 20 | 8.36 | 112 | 122 | 132 | 16×80 |
| 273 | 250 | 14620 | 20 | 7.51 | 117 | 127 | 137 | 18×90 |
| 325 | 300 | 20680 | 20 | 6.32 | 120 | 130 | 140 | 18×100 |
| 377 | 350 | 27875 | 20 | 5.45 | 125 | 135 | 145 | 18×100 |
| 426 | 400 | 35600 | 20 | 4.80 | 130 | 140 | 150 | 18×110 |
| 480 | 450 | 45180 | 20 | 4.28 | 135 | 145 | 155 | 18×110 |
| 530 | 500 | 55120 | 20 | 3.88 | 140 | 150 | 160 | 18×120 |
| 630 | 600 | 65900 | 22 | 3.27 | 145 | 155 | 165 | 18×120 |
| 720 | 700 | 70170 | 22 | 2.86 | 150 | 160 | 170 | 20×120 |
| 820 | 800 | 84400 | 22 | 2.51 | 155 | 165 | 175 | 20×130 |
| 920 | 900 | 106200 | 22 | 2.24 | 160 | 170 | 180 | 20×130 |
| 1020 | 1000 | 116870 | 22 | 2.02 | 165 | 175 | 185 | 20×130 |
| 1220 | 1200 | 130600 | 24 | 1.69 | 170 | 170 | 190 | 22×140 |
| 1420 | 1400 | 146200 | 24 | 1.45 | 175 | 185 | 195 | 22×140 |
| 1620 | 1600 | 158300 | 24 | 1.27 | 180 | 190 | 200 | 22×140 |
| 1820 | 1800 | 166000 | 24 | 1.13 | 185 | 195 | 205 | 22×150 |
| 2020 | 2000 | 179000 | 24 | 1.01 | 190 | 200 | 210 | 24×150 |
| 2220 | 2200 | 187000 | 26 | 1.01 | 195 | 205 | 215 | 24×150 |
| 2420 | 2400 | 196000 | 26 | 1.01 | 200 | 210 | 220 | 24×150 |
| 2620 | 2600 | 206000 | 26 | 1.01 | 205 | 215 | 225 | 24×160 |
| 2820 | 2800 | 253300 | 26 | 1.01 | 210 | 220 | 230 | 27×160 |
| 3020 | 3000 | 260100 | 26 | 1.01 | 215 | 225 | 235 | 27×160 |
| 3220 | 3200 | 286900 | 26 | 1.01 | 220 | 230 | 240 | 27×180 |
