产品介绍

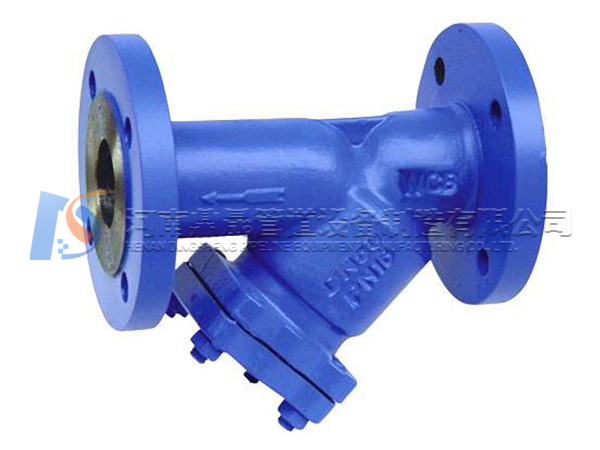

Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所需要具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞。
工作原理
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护方便。
安装要求
管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要适用的物料有：
1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。
技术参数
管道过滤器主要性能规范
| 型号 | 工作压力 PN(Mpa) | 试验压力（Mpa） | 适用介质 | 适用温度 | |
| 强度 | 密封 | ||||
| G141 | 1.0 | 1.5 | 1.1 | 水 | ≤150℃ |
| G141 | 1.0 | 1.5 | 1.1 | 水 | ≤150℃ |
| G141 | 1.6 | 2.4 | 1.8 | 水 | ≤150℃ |
| G141 | 1.6 | 2.4 | 1.8 | 水 | ≤150℃ |
管道过滤器安装尺寸（1.0 MPA）
| 尺寸\规格 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 1 | 170 | 21 | 220 | 285 | 290 | 330 | 480 | 590 | 675 |
| H | 65 | 6S | 16S | 200 | 215 | 260 | 330 | 480 | 500 |
| D | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 | 440 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
| T | 20 | 20 | 22 | 24 | 26 | 26 | 28 | 28 | 28 |
| Z-d | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 | 12-23 | 12-23 |
