产品介绍

产品介绍

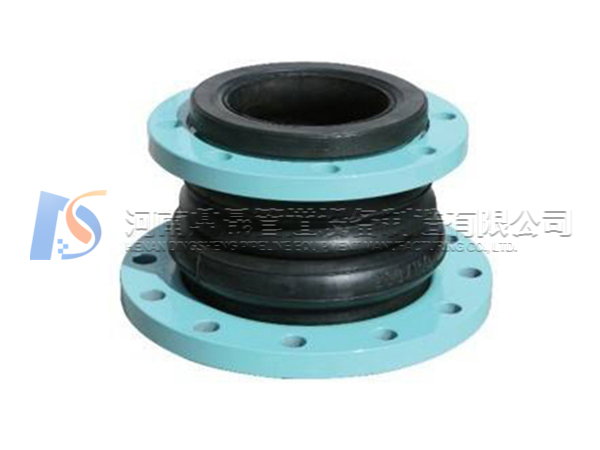

KYT型可曲挠异径橡胶接头又叫做可曲挠同心异径接头，变径橡胶接头，弹力管道减震器，橡胶橡胶软连接，橡胶膨胀节，橡胶伸缩节，橡胶减振器，橡胶减震伸缩器，橡胶避震喉等。

是一种高弹性，高气密性，耐介质性和耐气候性的管道接头。 KYT型异径橡胶接头系内胶层，多层锦纶帘布增强，外胶层复合的橡胶球体和松套金属法兰组成的产品。

适用于泵及管路变径安装需要，可代替同径可曲挠橡胶接头和金属同心异径，偏心异径锥管。产品具有耐压，弹性好，位移变形量大，吸振降噪效果明显，安装灵活等特点，在给水排水，暖通空调，消防，压缩机，造纸，船舶，化工，卫生，风机等管道系统中应用可节省材料，节约安装时间和安装面积，能提高不少经济和社会效益。 KYT型可曲挠异径橡胶接头适用于输送海水，淡水，冷热水，饮用水，生活污水，原油，燃油，润滑油，成品油，空气，煤气，压缩空气等介质。适用温度－15°— 115°C，特殊要求可达－30°— 250 °C 产品工作压力等级分 0.6MPA ， 1.0MPA ， 1.6MPA ， 2.5MPA 。

技术参数

DN大×DN小	长度（L） (MM)	轴向位移 (MM)		横向位移(MM)	角向位移 (a1+a1)°	DN大×DN小	长度（L） (MM)	轴向位移 (MM)		横向位移(MM)	角向位移 (a1+a1)°
DN大×DN小	长度（L） (MM)	伸长	压缩	横向位移(MM)	角向位移 (a1+a1)°	DN大×DN小	长度（L） (MM)	伸长	压缩	横向位移(MM)	角向位移 (a1+a1)°
80×40	180	20	30	45	35°	200×100	200	22	30	40	35°
80×50	180	20	30	45	35°	200×150	200	22	30	40	35°
80×65	180	20	30	45	35°	200×125	220	25	35	40	30°
100×50	180	20	30	45	35°	250×200	220	25	35	40	30°
100×65	180	20	30	45	35°	300×200	220	25	35	40	30°
100×80	180	20	30	45	35°	300×250	220	25	35	40	30°
125×65	180	20	30	45	35°	350×200	220	25	35	40	30°
150×50	190	20	30	45	35°	350×300	220	25	38	35	30°
150×80	190	20	30	45	35°	400×350	220	25	38	35	30°
125×80	200	22	30	40	35°	500×400	230	28	38	35	26°
125×100	200	22	30	40	35°	600×400	240	28	38	35	26°
150×100	200	22	30	40	35°	600×500	240	28	38	35	26°
注：1.DN200以上接头，高压力.高蹭建筑使用，管道必须有固定支援或固定托架，否则产品必须有防拉脱装置。
